一、前言
魯爾接頭是醫療器械中常用的一種標準防滲漏接口，它具有操作快捷、密封性好、切換自如等特點應用非常廣泛。魯爾接頭的尺寸也非常多，比如有：6：100、8.5mm、11.5mm、15mm、22mm、23mm、30mm、鎖定和不鎖定等多種規格。目前國際通用的規格是6：100mm魯爾接頭，也就是我們所說的6%魯爾接頭。

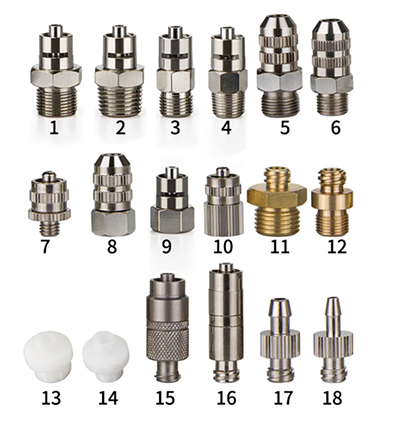

魯爾接頭

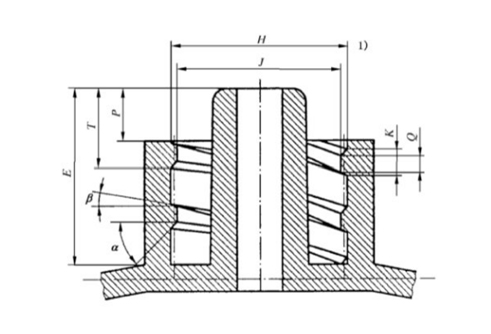

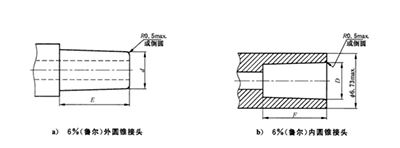

6%(魯爾)外圓錐接頭和6%(魯爾)內外圓錐接頭
二、介入類導管分類
介入類導管、穿刺針等，常用的通用接口也是6%魯爾接頭，具體可分為以下幾種：
1、血管內導管:
定義：可部分或全部插入或植入心血管系統，用于診斷和或治療目的的單腔或多腔管狀器械。
血管內導管分類:
中心靜脈導管、球囊擴張導管、套針外周導管、造影導管、靜脈留置針等。
2、非血管內導管
輸卵管導管、腸營養導管、無菌引流導管、鼻氧管、無菌導尿管、腹膜透析管、氣管插管、呼吸道用吸引導管、胃管、鼻飼管等。
3、導管輔件
主要為導引器械、套外周導管管塞、球囊導管擴張泵。
導引器械又包括導絲、導管鞘、擴張器、導引套管等。

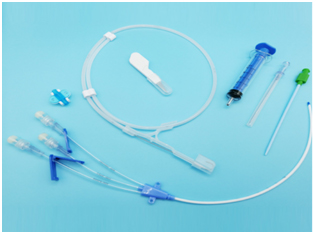

導管
三、魯爾接頭參照標準
ISO 80369-7-2016 醫療保健品中液體和氣體應用的小口徑連接器第 7 部分:用于血管內或皮下注的連接器
GB/T1962.1 -2015《注射器、注射針及其他醫療器械 6%（魯爾）圓錐接頭 第 1 部分：通用要求》
GB/T1962.2-2001《注射器、注射針及其他醫療器械 6%（魯爾）圓錐接頭 第 2 部分：鎖定接頭》的要求。
YY/T 0916.1-2021 醫用液體和氣體用小孔徑連接件第 1 部分：通用要求
四、魯爾接頭測試要求
1、6%魯爾接頭通用要求：漏液、漏氣、分離力、應力開裂
2、鎖定接頭：漏液、漏氣、分離力、旋開扭矩、易裝配性、抗過載性、應力開裂
五、魯爾接頭檢測方法操作步驟
5.1漏液：
5.1.1將被接頭的外接頭準接頭連接準接頭符合圖 4或圖5定,連接雙方都應干燥。在裝配時施加 27.5 N 的軸力保持5 ,同時以不超過0.1N?的扭進行扭轉，旋轉角度不超過 90°
5.1.2向組件內注入水。
5.1.3排出空氣。
5.1.4確保圓錐接頭組件外部干燥。
5.1.5封住組件出口,將內部水壓加到 300 kPa
5.1.6 保持此壓力 30 s
5.2漏氣
5.2.1將被測接頭與一制的外圓接頭或內準接頭連接準接頭尺應符合圖 4或圖5規定,連接雙方都應干燥。在裝配時施加 27.5 N的力保持5 ,同時以不超過0.1N?m的扭進行
扭轉，旋轉角度不超過90°
5.2.2向組件內注入水。
5.2.3排出空氣。
5.2.4確保圓錐接頭組件外部干燥。
5.2.5封住組件出口,將內部水壓加到 300 kPa。
5.2.6保持此壓力 30s。
注:如果其他試驗方法(如附錄 A)與上述準試驗方法的結果具有良好的一致性那么可使用
5.3分離力
5.3.1同5.2漏液試驗方法進行裝配
5.3.2背離裝配的方上施加 25N的軸力，其速率大約為 10 /s，保持 10s
5.4應力開裂
5.4.1將被測圓接頭與一制的外接頭接接頭應符合圖5 的定接方都應干燥。在裝配時施加 27.5 N 的軸向力,保持 5 s同時以不超過 0.1 N?m 的扭進行扭轉,旋轉不超過 90°。
5.4.2 對一次性使用無菌注射針,將已裝配的接頭在 20 ℃下放置24 h。
5.5旋開扭矩
5.5.1按照標準規定的程序進行組裝。
5.5.2 對組件施加旋開扭矩0.02N?m，持續時間不短于10s，不要在其他方向上施加任何力或施加任何慣性載荷。
5.6易裝配性
5.6.1用手將被試接頭安裝在外或內標準圓錐接頭上。對于剛性材料的接頭，緊密安裝接頭;對半剛性材料的接頭，在施加不超過 20 N 軸向力的同時施加不超過 0.08 N? 的扭矩5.7抗滑絲性
5.6.2按照標準漏液試驗中規定的程序,但使用圖 6 或圖8 所示的相應的標準圓接頭;對被試接頭施加不小于0.15N?m的扭矩并保持5s。
5.7應力開裂的試驗方法
5.7.1 將被試接頭與標準圓錐接頭連接,接頭尺寸符合標準規定。連接的接頭應干燥。在裝配時施加不小于27.5N的軸向力,保持 5s,同時施以不小于0.12N?m的扭矩
5.7.2 將已組裝的接頭在20℃士5℃下放置48 h士1h。
5.8 壓力衰減
5.8.1 用空氣作為試驗介質，施加300kPa~330kPa的壓力，并保持15s ~20s的時間，泄漏量應不超過0. 005 Pa .m3/s.制造商可根據自己的產品施加更大的壓力。
5.9 負壓泄漏率
5.9.1將魯爾接頭待測件與測試裝置的魯爾接頭標準件連接后，在管道內人工創造負壓環境并保持一定時間，通過觀察與之相連的u形管內的液位情況來判斷該待測件是否合格。
六、LEY-T01魯爾接頭試驗儀介紹

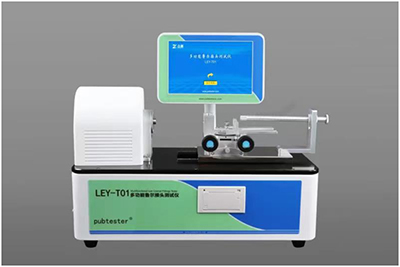

魯爾接頭試驗儀
魯爾接頭試驗儀LEY-T01可測試注射器和注射針的漏液、漏氣、分離力、旋開扭矩、易裝配性、抗滑絲性、應力開裂等各項性能，并在測試過程中顯示裝配施加的軸向力、扭矩，保持時間、內部水壓、分離力、泄漏率值等信息。若想了解魯爾接頭性能測試方法和相關檢測儀器，請與眾測機電聯系了解。
