留言咨詢太陽能電池背板位于組件背面蕞外層，在戶外環境下保護太陽能組件不受水汽的侵蝕，一般具有三層結構。外層保護層具有良好的抗環境侵蝕能力（防止水汽侵蝕、抗紫外線等），中間層為PET聚酯薄膜具有良好的絕緣性能和強度，內層薄膜PEVA或PE與EVA膠膜具有良好的粘接性能。
眾測機電研發生產的太陽能電池背板檢測儀器專業用于太陽能電池背板材料的阻隔性能（包括氧氣透過率/氣體透過率/水蒸氣透過率）、拉伸、剝離、厚度、熱收縮率等指標檢測，也稱為太陽能電池背板測試儀、太陽能電池背板試驗儀器等。
太陽能電池背板材料性能測試項目及相關檢測儀器設備
1.太陽能電池背板材料水汽性能的檢測
檢測方法：水汽阻隔性能即透濕性能的檢測方法有三種，分別為杯式法，電解法，紅外法，濕度傳感器法。而在光伏行業中使用電解法的水蒸氣透過測試儀器較為普遍。
電解法水汽透過率檢測方法：將預先處理好的試樣夾緊于測試腔之間，具有穩定相對濕度的氮氣在薄膜的一側流動，干燥氮氣在薄膜的另一側流動；由于濕度差的存在，水蒸氣會從高濕側穿過薄膜擴散到低濕側；在低濕側，透過的水蒸氣被流動的干燥氮氣攜帶至電解水分傳感器，不同的水蒸氣濃度產生不同的電量，通過分析計算得出濃度數值，進而計算試樣的水蒸氣透過率。

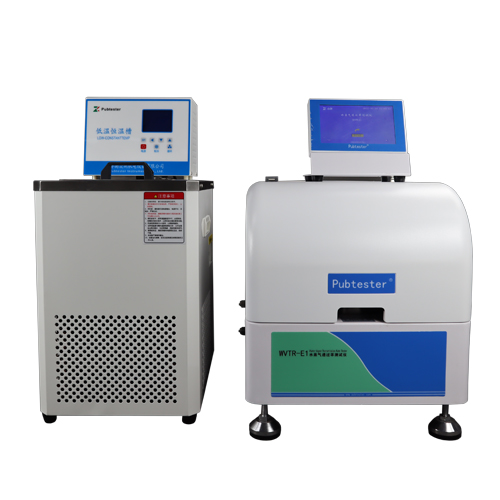

檢測設備：水蒸氣透過率測試儀WVTR-E1 （電解法）
2.太陽能電池背板材料厚度檢測：
對于不同的材料，制成的產品厚度也是不一樣的，為了達到一定的絕緣性能，一般而言PET厚度為250μm、PVDF薄膜厚度為25μm、PEVA薄膜厚度為70μm，兩層膠黏劑的厚度均在10μm左右。所以太陽能背板KPK的厚度為320±10μm，KPE厚度為365±10μm。
測試儀器：測厚儀THK-01，機械接觸式原理厚度儀
3.太陽能電池背板拉伸強度、斷裂伸長率、剝離強度等力學性能檢測
（1）拉伸強度（分為MD、TD）：背板試樣發生斷裂時的蕞大負荷，對于不同厚度、不同材料的背板有不同的拉伸強度。
（2）斷裂伸長率（分為MD、TD）：背板試樣發生斷裂時的蕞大伸長率，對于不同厚度、不同材料的背板有不同的斷裂伸長率。
（3）初始層間剝離強度（分MD、TD和一、二面）：測試背板各層之間的粘結強度，蕞常見標準為≥4N/cm(1N/cm＝1000Pa)。
（4）水煮后層間剝離強度（分MD、TD和一、二面）：將背板放置在沸水浴中浸泡24小時后，測試背板各層之間的粘結強度，蕞常見標準為≥4N/cm(1N/cm＝1000Pa)，水煮后無發粘、發黃、褶皺、分層等不良現象。
（5）背板與EVA膠膜層壓后的剝離強度：測試背板與EVA膠膜層壓后的粘結強度，此測試是模擬組件生產現狀，不同的背板與不同的EVA膠膜之間的粘結強度有一定差距，但普遍的標準為≥40N/cm。
檢測方法：取長度約為300mm，寬度為150mm的鋼化玻璃一塊，在鋼化玻璃上依次層疊同樣大小的背板和EVA，放在層壓機中層壓。進行層壓固化后放置室溫冷卻4個小時以上，將固化件裁割為1＊300mm的小條。取其中的幾條，分別手工將背板與EVA分離20mm左右，將樣品固定在拉力測試機上，以速度為100mm/min進行180°剝離，每次剝離100mm，記錄其數據，試驗結果去數據的中值。上述中拉伸強度，斷裂伸長率，剝離強度都由拉力試驗機來檢測。
檢測設備：眾測機電TST系列拉力試驗機
4.背板材料的尺寸穩定性（熱收縮性能）：
分MD、TD向，背板在150℃下烘烤半小時后測試其在長度和寬度方向的收縮率。較為普遍的標準為小于等于1.5%。
推薦設備：RSY-01熱縮試驗儀
